Accouplements miniatures de SDP/SI

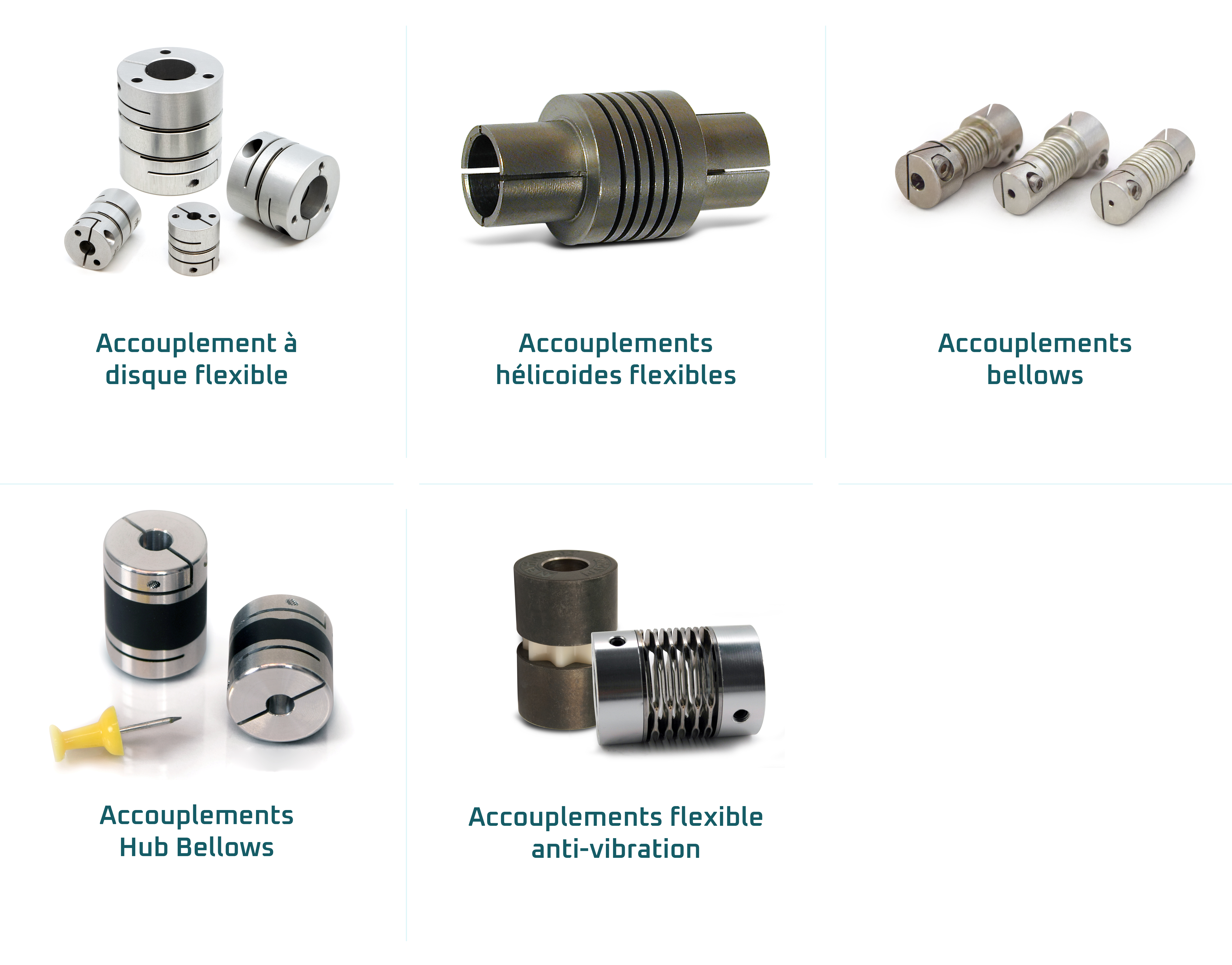

Les accouplements à disques flexibles compacts ont une plage de couple étendue et de bonnes performances. La conception compacte offre des couples de 0,6 à 12 Nm. Les fabricants d’appareils peuvent bénéficier d’une taille et d’un poids réduits, tout en obtenant une capacité de couple et une puissance accrues. En tant qu’accouplement haute performance pour le contrôle des mouvements, les accouplements à disque sont bien adaptés aux applications exigeant une grande précision de positionnement.

Les accouplements helicoides flexibles SDP/SI sont des accouplements flexibles conçus pour différents types de charges. Les accouplements  SDP/SI Hi-Flex sont utilisés pour les applications qui combinent un alignement élevé de l’arbre avec de faibles charges radiales sur les roulements. Les accouplements modulaires SDP/SI sont configurables et offrent une grande rigidité en torsion pour un transfert de couple rapide. Une grande variété d’alésages et de combinaisons est proposée pour répondre à des besoins spécifiques.

Les accouplements bellows SDP/SI sont un type d’accouplement flexible pour le mouvement axial, la rotation angulaire et le décalage parallèle. Cet accouplement est constitué d’une seule pièce, de sorte qu’il n’y a pas de jeu. L’accouplement est rendu flexible en enlevant de la matière de la pièce selon un schéma en spirale. Ces accouplements SDP/SI sont disponibles en aluminium et en acier inoxydable.

Les accouplements flexibles peuvent compenser les désalignements d’arbres et sont conçus pour différents types de charges. Aucun type d’accouplement ne peut fournir une solution universelle à tous les problèmes d’accouplement ; c’est pourquoi de nombreux modèles sont disponibles, chacun avec des caractéristiques de construction pour répondre à une ou plusieurs exigences d’application. SDP/SI propose de nombreux types d’accouplements flexibles, tels que les accouplements à soufflet, les accouplements à vis, les accouplements Oldham, les joints universels et les arbres flexibles.

Pour la précision de positionnement et la réduction des vibrations dans un système d’asservissement. Ces accouplements permettent de résoudre les erreurs d’alignement. Pour les systèmes d’asservissement dans l’industrie des semi-conducteurs, les équipements de numérisation et d’autres applications d’automatisation.

Dimensions standard disponibles dans des alésages de 3 à 16 mm. Peuvent également être fabriqués sur mesure.

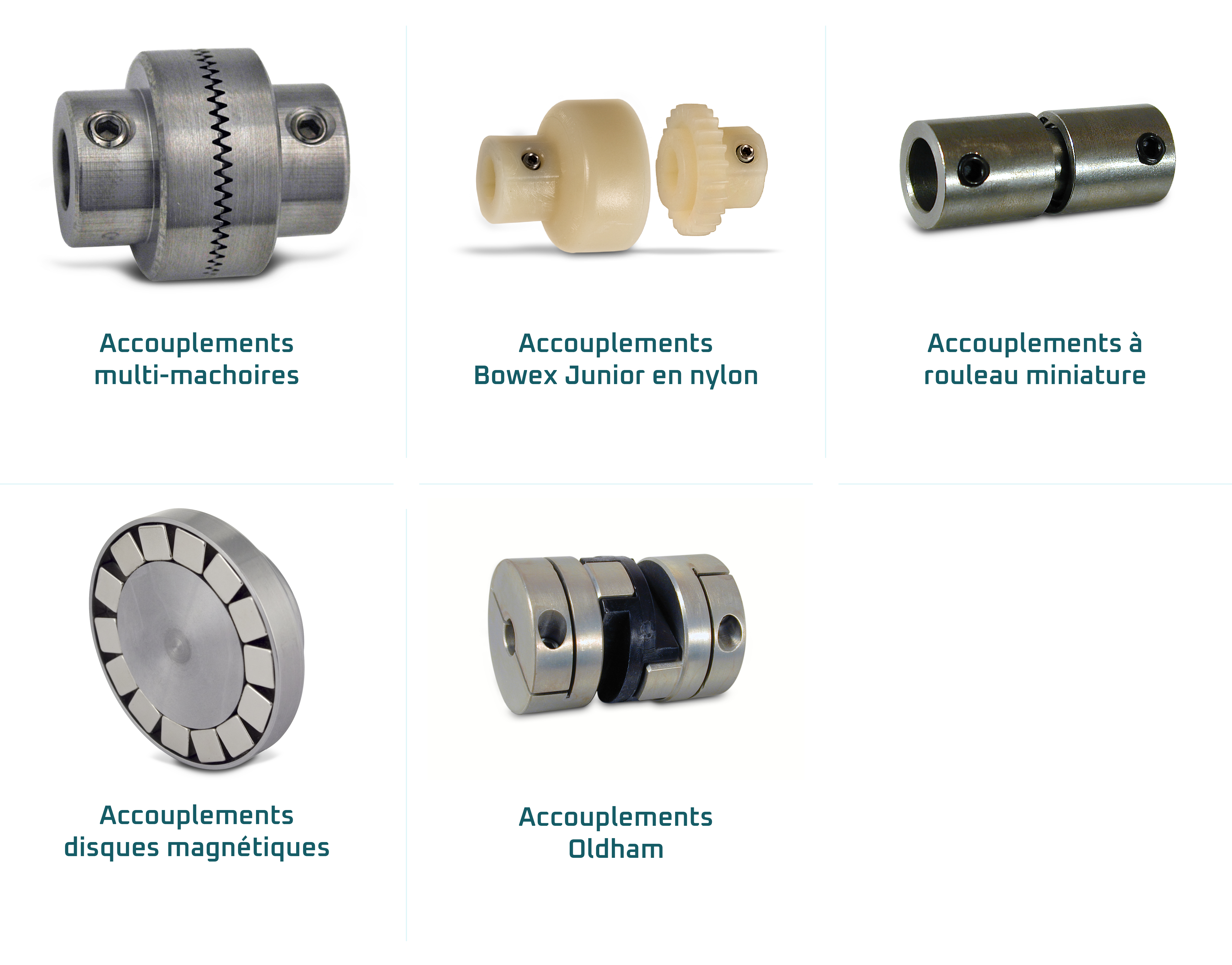

Les accouplements Junior à deux et trois pièces sont des accouplements à engrenages courbes en nylon. Conçus pour compenser les désalignements axiaux, radiaux et angulaires, ils sont légers et sans entretien.

Un accouplement magnétique transfère le couple en utilisant un champ magnétique au lieu d’une connexion mécanique physique. Comme une connexion magnétique sans contact est créée entre les deux arbres, ces accouplements sont généralement utilisés pour les pompes à liquides et les systèmes à vis où les joints s’usent ou se cassent au fil du temps lorsque les deux surfaces glissent l’une contre l’autre.

L’accouplement multi-mâchoires de précision SDP/SI est un accouplement rigide qui peut supporter un alignement minimal de l’arbre. L’accouplement à engrenages hélicoïdaux permet une connexion positive entre deux arbres qui peuvent être déconnectés ou accouplés à tout moment à l’arrêt.

Un accouplement Oldham se compose de trois parties : un moyeu relié à l’arbre d’entrée, un moyeu relié à l’arbre de sortie et un élément flottant relié aux deux premiers par une languette et une rainure au centre de l’accouplement.La languette et la rainure d’un côté sont à 90° ou perpendiculaires à la languette et à la rainure de l’autre côté. Les arbres d’entrée et de sortie tournent à la même vitesse que l’élément central, autour de son centre. Deux fois par rotation, le point central parcourt une trajectoire circulaire autour de la moitié des arbres d’entrée et de sortie. Pour éviter le jeu, des ressorts sont généralement utilisés.

Les accouplements Oldham peuvent supporter des désalignements latéraux de l’arbre allant jusqu’à 10 % du diamètre nominal de l’arbre et des désalignements angulaires allant jusqu’à 3°. La lubrification peut être un problème, mais dans la plupart des applications, ce problème peut être résolu en choisissant un accouplement qui utilise une pièce en plastique ou en élastomère résistant à l’usure au lieu de pièces flottantes en acier ou en bronze.

Les accouplements rigides ont des applications limitées, contrairement aux accouplements flexibles. Les accouplements rigides ne peuvent pas compenser les désalignements d’arbres et sont donc utilisés lorsque les arbres sont déjà dans un alignement latéral et angulaire précis.En raison de leur conception simple et robuste, les accouplements rigides peuvent généralement transmettre plus de puissance que les accouplements flexibles de même taille.

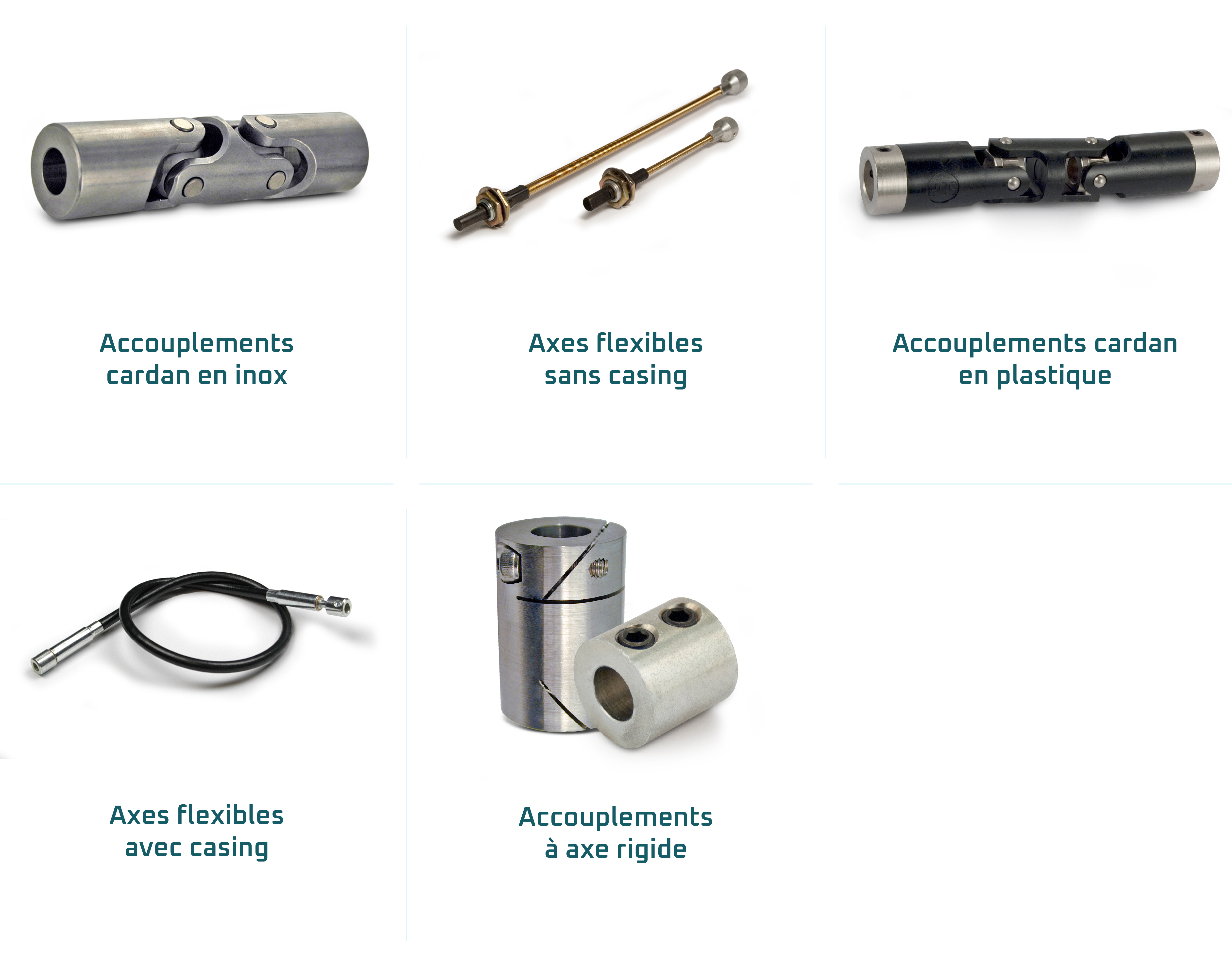

Les accouplements cardan simples et doubles en acier inoxydable et en acier allié sont proposés dans différentes tailles d’alésage. Les accouplements cardan miniatures n’ont pas de jeu, ont une lubrification étanche et une faible inertie. Les accouplements cardan inversés sont de petite taille et légers pour une capacité de couple donnée. Des unités télescopiques peuvent être fabriquées à partir de ces accouplements en les combinant avec des arbres à billes télescopiques miniatures.

Les joints universels en plastique sont économiques, amortissent les vibrations, sont électriquement isolants et conviennent bien aux applications à faible couple. Les cardans sont disponibles dans une grande variété de tailles et de styles. Il est également possible de fabriquer des cardans selon des exigences spécifiques. Veuillez nous contacter à ce sujet.
