Harmonische reductiekasten van Nabtesco

Nabtesco harmonische tandwielkasten zijn ontworpen om maximale prestaties, betrouwbaarheid en precisie te leveren in veeleisende toepassingen zoals robotica, machinebouw en automatisering.

Voor U betekent dit:

• Instelbaar terugdraaimoment (backdriving torque), bijvoorbeeld zeer laag voor cobots, hoog voor transportunits
• Aanpassing van de torsiestijfheid aan uw regelsystemen en eisen
• Onderhoudsvrij gedurende de gehele levensduur
• Hogere kostenefficiëntie mogelijk door materiaalkeuze en procesaanpassingen, automotive-DNA
• Hogere dynamische koppels in vergelijking met conventionele reductiekasten
• Hoger rendement
• Integratie over verschillende bouwgroottes heen door combinatie van zeer uiteenlopende componenten
• Een hoger koppel.
• Bedrijfstemperatuur: -20 °C tot +70 °C

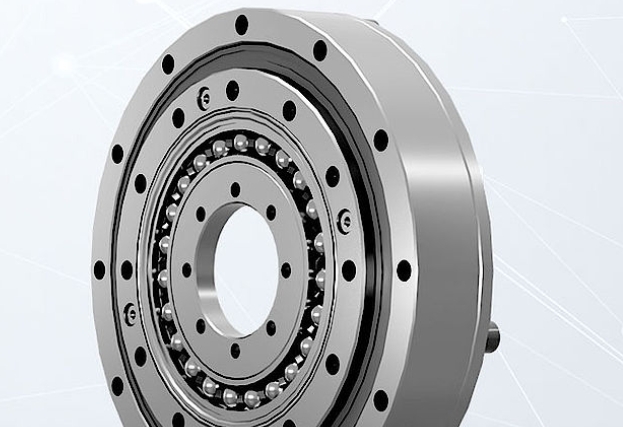

Harmonische reductiekasten bestaan uit slechts drie onderdelen: de elipsvormige golfgenerator, de flexspline en het holle tandwiel (Circular Spline). De flexspline is een vervormbaar stalen onderdeel met buitenvertanding dat de elipsvorm van de golfgenerator overneemt. In combinatie met de permanente, rondlopende meervoudige tandoverbrenging tussen de Flexspline en het holle tandwiel kunnen absolute spelingvrijheid, een buitengewone overbrengingsnauwkeurigheid en een hoge torsiestijfheid worden bereikt. Zie video.

Nabtesco harmonische reductiekasten worden gebruikt in veeleisende toepassingen zoals robotica, machinebouw en automatisering. We tonen een aantal applicaties in de onderstaande video.

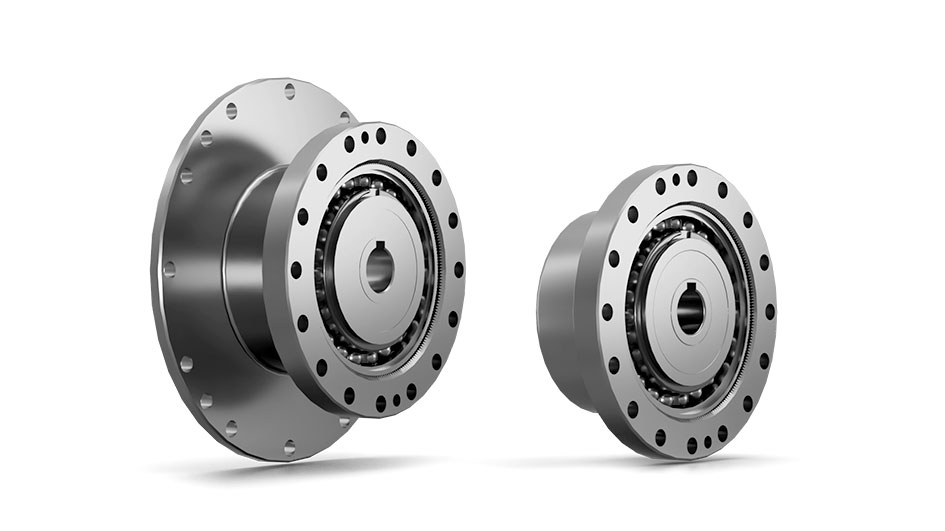

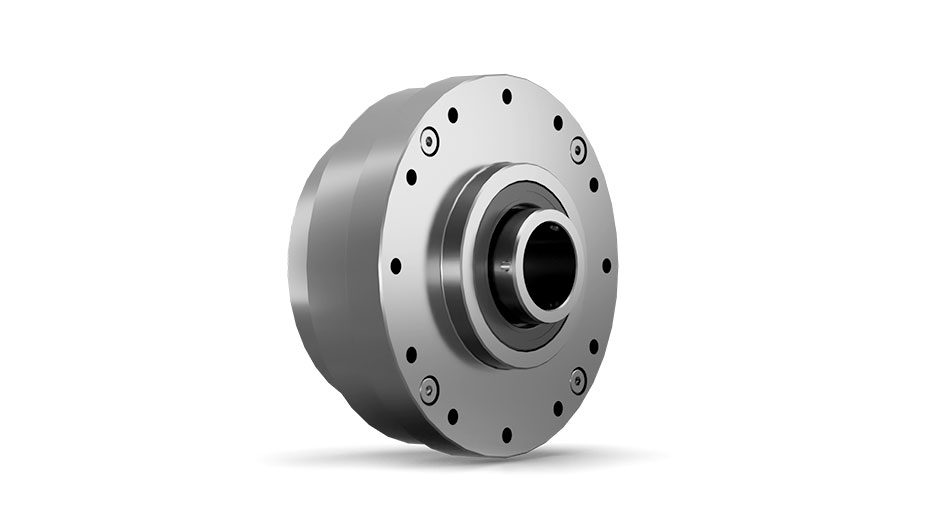

Er bestaan zowel inbouw-sets als ook plug and play units.

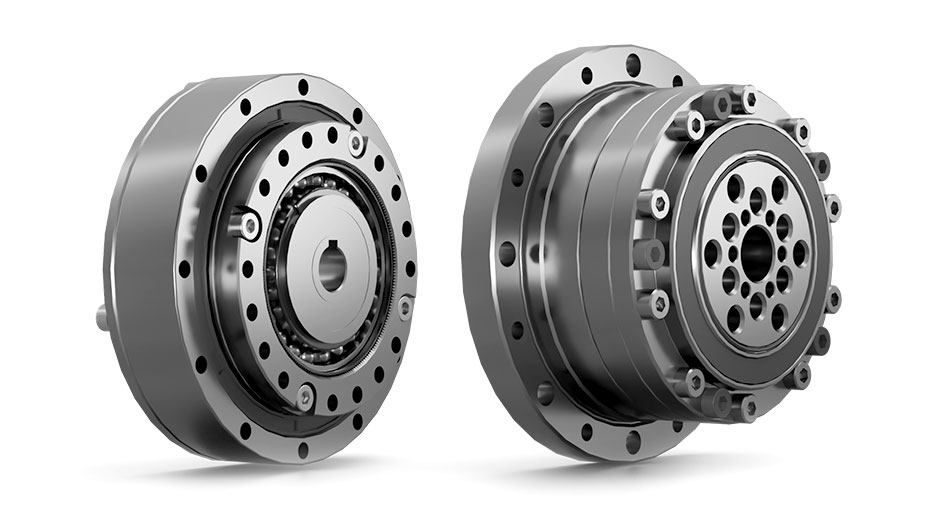

Zo kunnen de inbouwsets bij voorbeeld worden uitgevoerd als hoedvormige tandwielkast (Hat type gear, HTG)

of als komvormige tandwielkast (Cup type gear, CTG).

Het voordeel van de hoedvormige reductie ligt vooral in de grotere holle as, terwijl de komvormige tandwielkast zich onderscheidt door een hoger overbelastingsvermogen.
